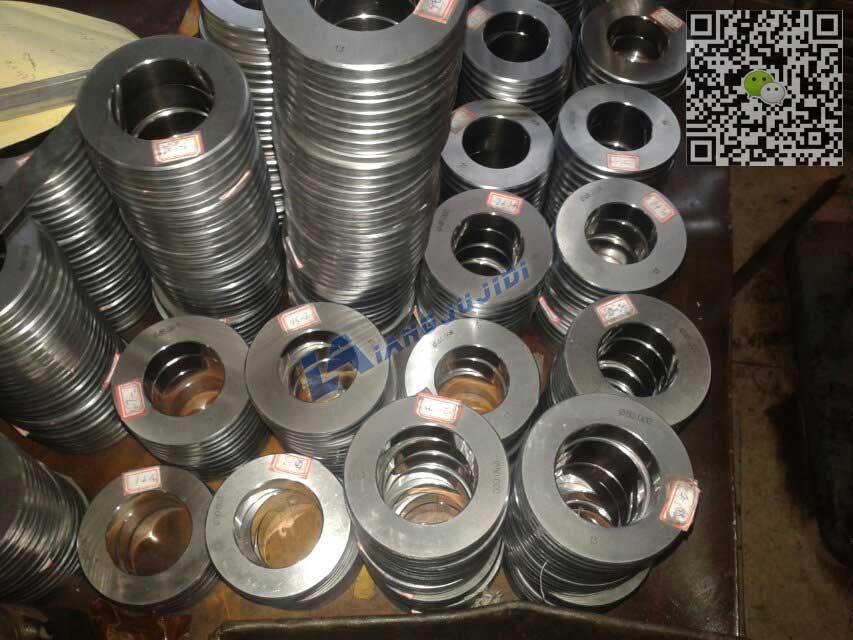

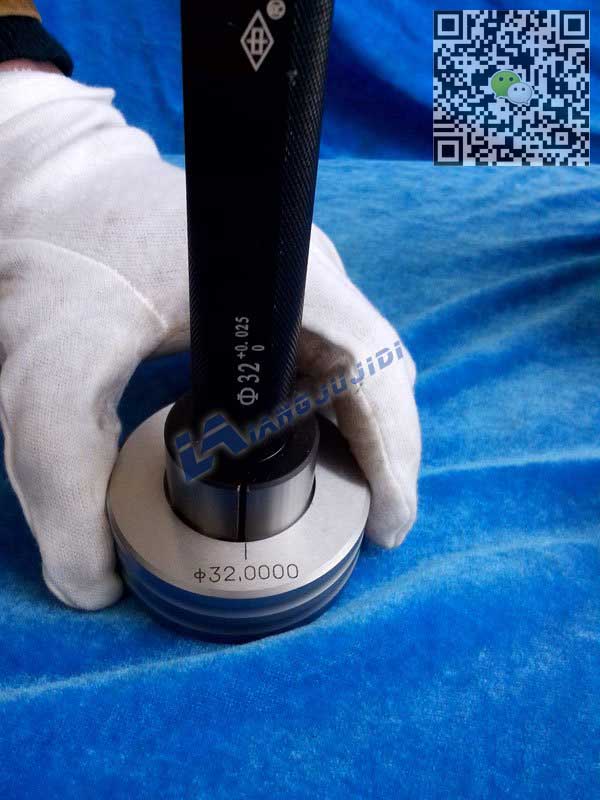

孔用对表样圈是机械制造业中内孔尺寸传递的基准环规，可用于气动内径测头、机械量表的基准建，是以指定方向上垂直于轴线的中截面内孔直径作为内尺寸标准量具。通过它对内径测量仪器及量具进行检定和校准，使机械加工中的孔径等内尺寸长度溯源到米定义的量值。
孔用对表样圈(校对规)相关参数 (单位：μm) 注：Φ200～Φ300作为非标定制。
三等环规用于内径表、内径千分尺或相应精度的气动塞规及电子塞规的校准，检验条件为20℃±1℃ 检验前等温4小时以上。
主要技术指标(单位:μm)

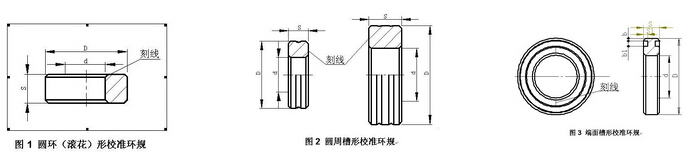

校准环规的推荐型式见图1、图2和图3所示。
孔用对表样圈(校准环规)的外形推荐尺寸见表1和表2。

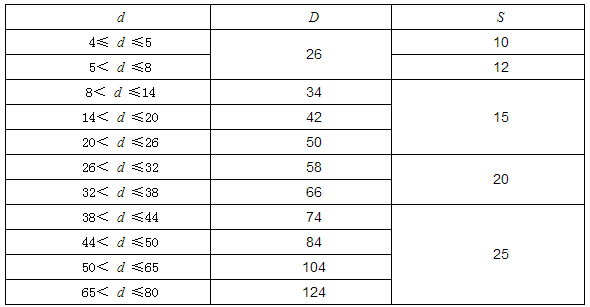

表1 圆环（滚花）形校准环规和圆周槽形校准环规的推荐尺寸 单位：毫米

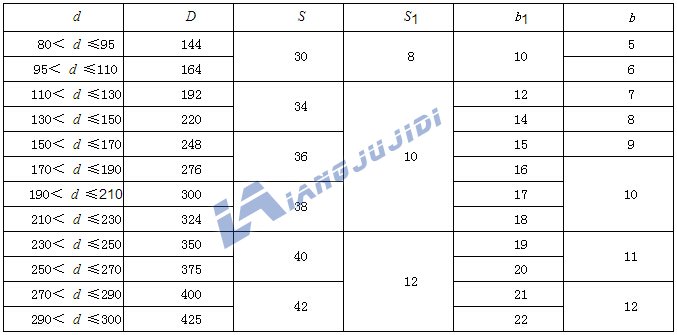

表2 端面槽形校准环规的推荐尺寸 单位：毫米
材料和硬度：校准环规一般采用轴承钢或等同于量块线膨胀系数的材料制造，其表面硬度不低于700HV（或60HRC）。
圆度：校准环规的圆度误差不大于表3的规定。

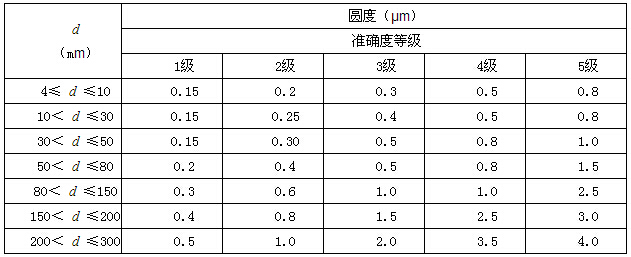

表3 校准环规的圆度
直线度和直径变动量：校准环规的直线度误差和直径变动量误差不大于表4的规定。
表4 校准环规的直线度和直径变动量
垂直度：校准环规孔中心线与下端面的垂直度误差不大于表5的规定。
表5 校准环规的垂直度
|
d （mm） |
垂直度（μm/10mm） |
||||
|
准确度等级 |
|||||
|
1级 |
2级 |
3级 |
4级 |
5级 |
|
|
4 ≤ d ≤300 |
6 |
12 |
16 |
24 |
30 |
直径尺寸：校准环规直径尺寸d的极限偏差△d不大于表6的规定。

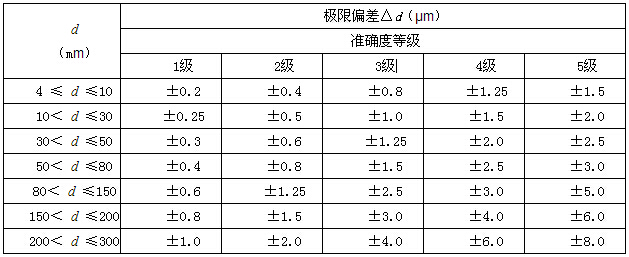

表6 校准环规直径尺寸的极限偏差△d
稳定性 ：在不受异常温度、振动、冲击、磁场或机械力影响的环境下，校准环规直径的相邻年变化量不超过表7的要求。
表7 孔用对表样圈(校准环规)直径的相邻年变化量
|
d （mm） |
相邻年变化量（μm） |
||
|
准确度等级 |
|||
|
1级 |
2级、3级 |
4级、5级 |
|
|
4 ≤ d ≤100 |
±0.7 |
±1.5 |
±2.0 |
|
100＜ d ≤200 |
±1.0 |
±2.0 |
±3.0 |
|
200＜ d ≤300 |
±1.5 |
±3.0 |
±4.0 |
注：
孔用对表样圈经检验合格后由我司计量室出具应产品合格证，产品合格证上标有校准环规校准标准的标准号、产品序号、实际直径尺寸和出厂日期。
