H7光面塞规(光滑通止规)

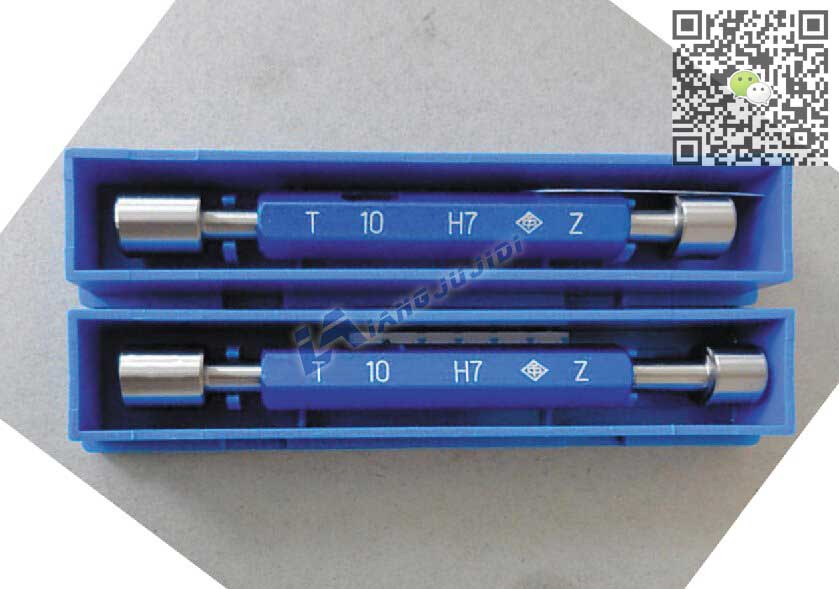

光面塞规(光滑通止规):是一种用来测量工件内尺寸的精密量具,光面塞规做成大尺寸和小尺寸两种.它的小尺寸一端叫做通端,大尺寸一端叫做止端,在测量中通端塞规应通过小径,且止端塞规则不应通过小径.
技术咨询热线:18713641100 18713641100
QQ热线: 通止规-螺纹量具基地12166299 大理石构件-岩石量具基地20044574 花岗石机械构件-平板基地4137621

H7光面塞规(光滑通止规)概述及技术参数:



光面塞规:是一种用来测量工件内尺寸的精密量具,光面塞规做成大尺寸和小尺寸两种。它的小尺寸一端叫做通端,大尺寸一端叫做止端,在测量中通端塞规应通过小径,且止端塞规则不应通过小径。
光面塞规规格:Ф3—Ф500mm,特殊型号可以定做。

塞规的用途

光面塞规是用来测量工件内孔尺寸的精密量具。光面塞规可做成大尺寸和小尺寸两种。它的小尺寸一端叫做通端,大尺寸一端叫做止端,常用的塞规形式如图所示,塞规的两头各有一个圆柱体,长圆柱体一端为通端,短圆柱体一端为止端。检查工件时,合格的工件应当能通过通端而不能通过止端。

光面塞规的使用:

1、光滑塞规测量的标准条件:温度为20℃,测力为零。

2、检验工件大实体尺寸(即孔为小、轴为大[2]尺寸)的量规称通规。

检验工件小实体尺寸(即孔为大、轴为小尺寸)的量规称止规。

3、符合尺寸判断原则(即泰勒原则)的量规如下:

通规的测量面应是与孔或轴形状相对应的完整表面(通常称为全形量规),其尺寸等于工件的大实体尺寸,且长度等于配合长度。

止规的测量面应是点状的,两测量面之间的尺寸等于工件的小实体尺寸。

精度:H是基本偏差代号,H表示下偏差为0,7、8代表标准公差等级IT7/8,组合在一起表示公差带代号,具体公差参数需查表,比如空的基本尺寸为40,取基本偏差H,标准公差IT9,则得下偏差为0,上偏差为+0.062的公差带。
